                                                    CONSTRUCCION Observatorio Astronómico El lledoner





                                   OBSERVATORIO LLEDONER



Hace tiempo me decidi a explorar el espacio, pero por algunos motivos no pude dedicarme a este Hobby, hace poco tiempo decidi adquirir un telescopio Meade LX-90 de 10", despues de montar y desmontar el telescopio opte por construirme un observatorio, ahi empezo todo, ya que lo primero era donde construirlo, como tengo una casa en el campo la ubicacion era dificil de decidir, ya que tengo bastantes arboles y me limitaban la vision ,asi que decidir construirla en el tejado



 Esta es la página de inicio para el Observatorio de el Lledoner, un pequeño observatorio privado cerca de Barcelona a unos 30 Km de Barcelona, dedicado a disfrutar de la astronomía y astrofotografía. El nombre del observatorio es del lugar donde esta ubicado  y cerca de la vecina Vallirana .
El nuevo observatorio se completó y se vio la luz  en agosto de 2010. Hay un conjunto completo de imágenes de la construcción disponibles en la galería de fotos.


En la Urbanizacion El Lledoner, a pocos kilometros de la población de Vallirana, decidí a mediados del año 2010, construir un pequeño observatorio astronomico donde ubicar de forma permanente el telescopio MEADE-LX90 10" que adquirí meses antes. El proyecto inicial consistia en realizar una construción  sobre un rectangulo de 4.00m x 2.00m

La planta superior seria la zona de observatorio, que aunque abuardillada para no romper la estetica de las contrucion, permitiria el acceso al telescopio a varias personas a la vez.

Condición necesaria seriá por un lado el facil acceso al telescopio mediante escalera de madera  de al menos 60 cm de anchura, pensando en el aceso de gente joven, asi como el cerramiento de la zona del observatorio mediante una puerta , pensando nuevamente en este caso en el no acceso de personas de forma incontrolada.

El tema de la cubierta se resolveria mediante un techo movil corredizo formado por dos puertas de aluminio de 2x1 metro cada una que descubrira una zona de unos 4 m2 por encima del telescopio.

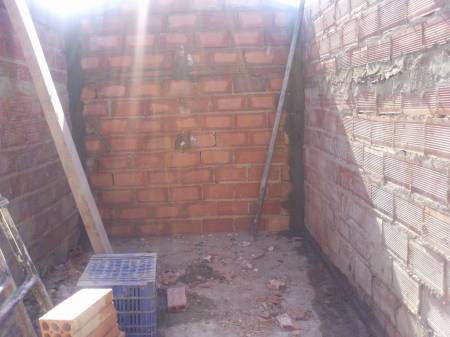

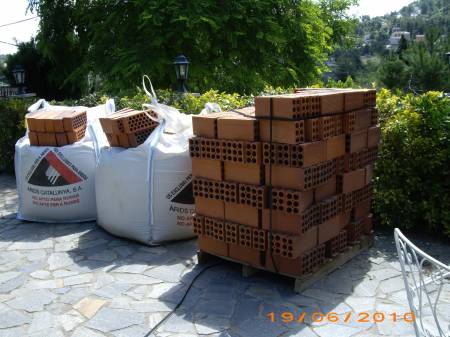

Los Primeros Pasos de la construccion

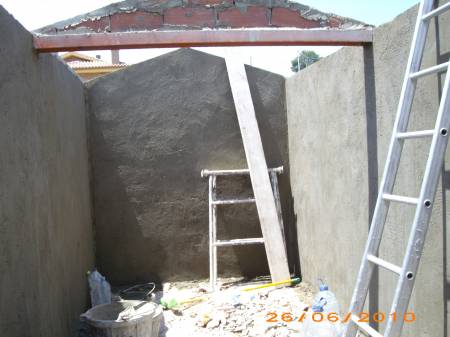

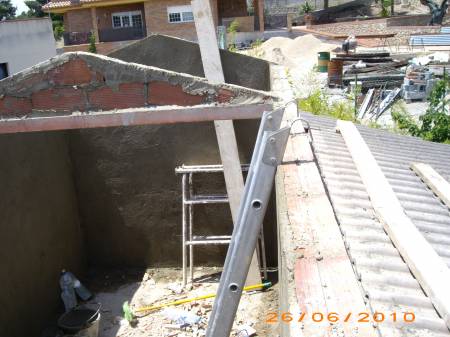

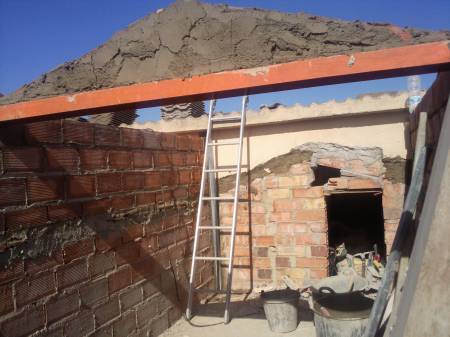

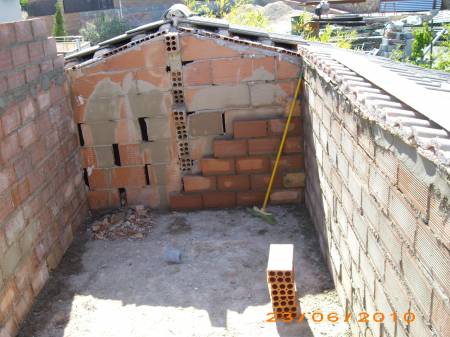

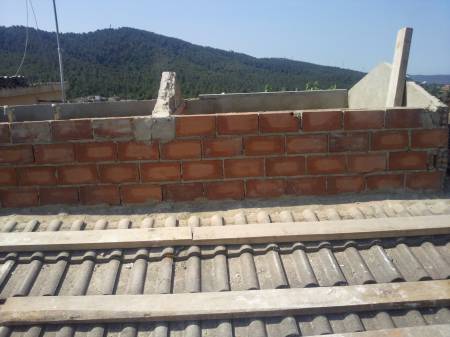

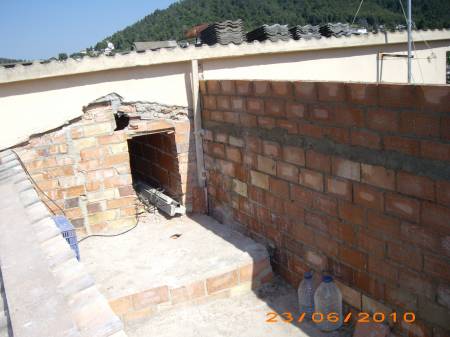

  Las paredes del exterior sí iban acabando   otra foto del interior   La división del observatorio tenia que soportar todo el peso

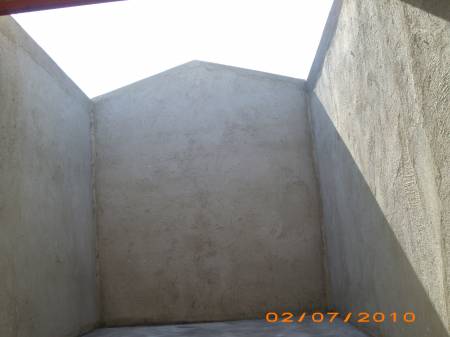

Ya tenia acabada la parte de la estancia del observatorio una habitación de 4x2 metros

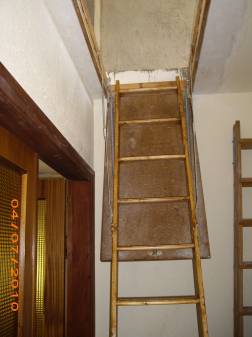

La escalera de Subida al observatorio




Ahora el mayor problema era el cierre del tejado, ya que tenia que quedar estanco ,ya que la lluvia podria estropear el telescopio.
Como era una ventana en el tejado a dos aguas, se tenian que colocar 2 conpuertas de 2x1 metro cada una, otra dificultad era que tenia que pesar lo menos posible y que a su vez fuera resistente para evitar vibraciones ,se opto por colocar unas planchas de aluminio de 5mm de grosor, con lo cual cada conpuerta tiene un peso de 26kg.
Como todos ,siempre tenemos a un buen amigo con muy buenas ideas, ese es mi amigo Pedro, de el salio la idea de las conpuerta con guias de aluminio, y con fijacion en el tejado para soportar el peso de las compuertas cuando estuvieran abiertas











  Este es mi amigo Pedro Trabajando en los Perfiles de Aluminio Que soportarian Las planchas de las puertas

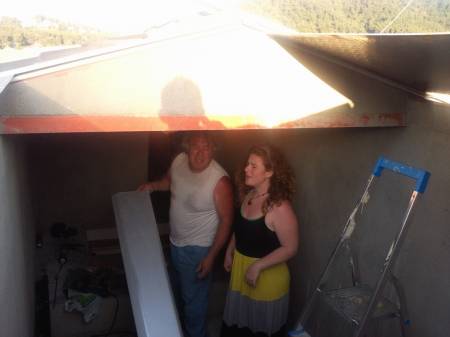

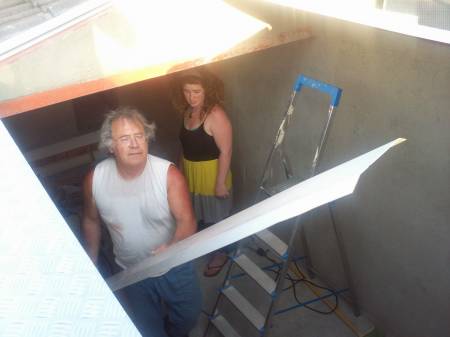

  Mis Colaboradores Pedro y María   Aqui estamos a  mas de 35 º   Acabando Perfiles

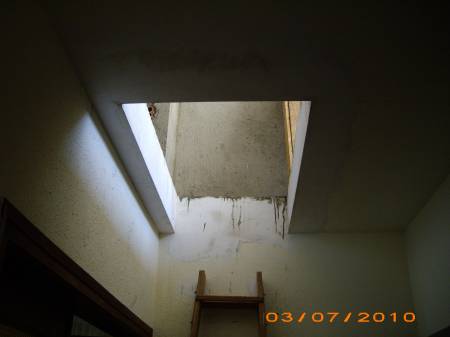

            Hueco de entrada al  observatorio                    Barnizando la escalera de madera                                  colocada la escalera

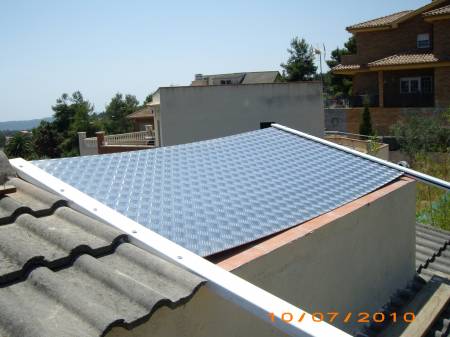

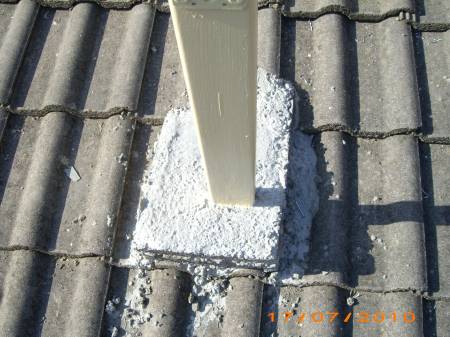

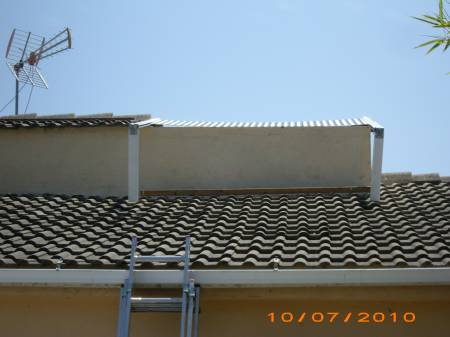

                       Vista del exterior                                    Vista exterior del Pilar de Soporte                   colocacion plancha sobre las guias

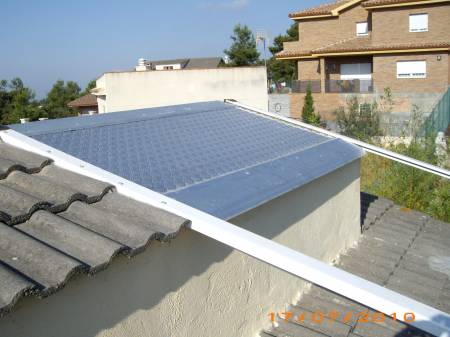

   Vista de las conpuertas cerradas con el perfil en el centro para evitar la entrada " de agua " por la unión de las dos puertas

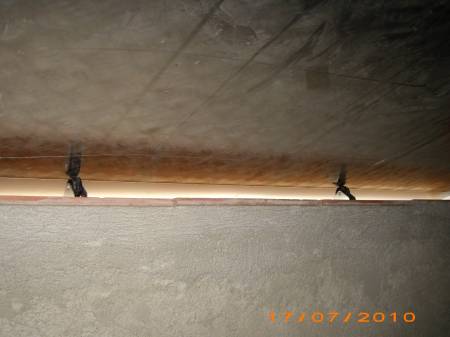

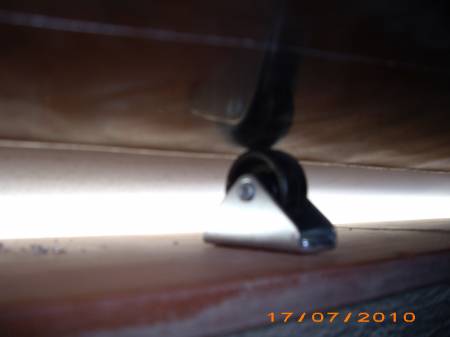

            Aleron para evitar entrada agua                                 Vista de las tre Ruedas                                          Detalle de la rueda

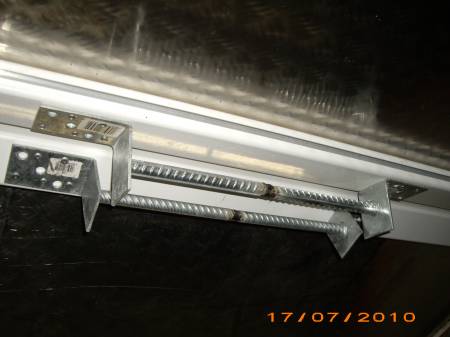

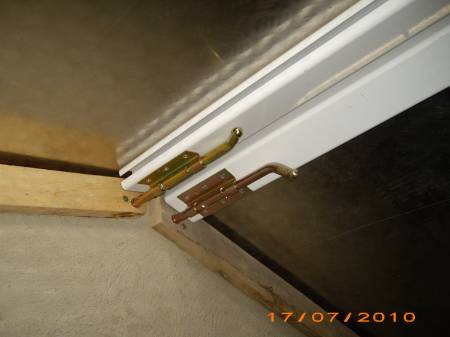

                  Tiradores                                                             Pasadores                                                         Vista pasadores cierre

Para que el peso fuera mas Liviano optamos por colocar unas ruedas que ayudaran al desplazamiento de las puertas ,
Unos tiradores robustos para el arrastre y unos pasadores de cierre interno ya que de momento es manual. ( Todo llegar
en

el Automatizado )

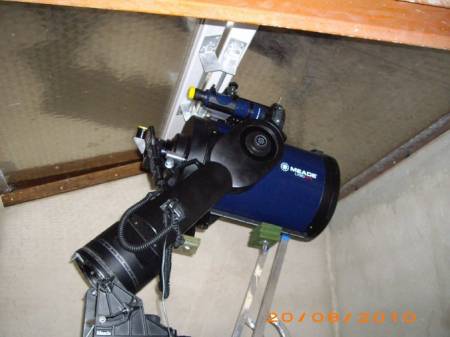

Vista desde el  interior en la zona de Observación







un adelanto a la actualizacion de la pagina web
